El SIG en la industria del petróleo y el gas

Los sistemas de información geográfica (SIG) se han convertido en una parte integral de la industria moderna del petróleo y el gas. Se utilizan en todas las etapas del ciclo de vida del yacimiento: desde la prospección y la planificación de la perforación hasta la operación de oleoductos y el monitoreo ambiental. Al integrar mapas, imágenes satelitales, resultados de estudios geológicos y datos de sensores en un solo sistema, los SIG ayudan a tomar decisiones más informadas, reducir costos y mejorar la seguridad de las instalaciones.

¿Qué datos espaciales se utilizan en la industria del petróleo y el gas?

Las compañías de petróleo y gas dependen del análisis de grandes cantidades de información espacial. Según la tarea, los especialistas utilizan varios tipos de datos:

mapas geológicos y tectónicos;
resultados de estudios sísmicos;
modelos digitales de elevación;
imágenes satelitales;
fotografía aérea y datos de drones;
ubicaciones de pozos y plataformas de perforación;
tuberías e infraestructura;
servicios públicos;
características hidrográficas;
datos climáticos y ambientales;
resultados de estudios de campo.

Todos estos datos están georreferenciados y se pueden analizar en conjunto. Este enfoque permite obtener una imagen más completa del territorio y la identificación de patrones que son difíciles de detectar utilizando fuentes de información individuales.

Búsqueda y Exploración de Yacimientos

Una de las primeras tareas donde se aplican los SIG es la identificación de áreas prometedoras para la exploración de petróleo y gas.

En esta etapa, los especialistas combinan mapas geológicos, resultados de estudios sísmicos, imágenes satelitales y datos de pozos previamente perforados. Este análisis combinado ayuda a identificar áreas con la mayor probabilidad de depósitos de hidrocarburos.

Por ejemplo, un geólogo puede superponer un mapa de fallas tectónicas con resultados de estudios sísmicos y un modelo digital de elevación para identificar estructuras prometedoras para la perforación. Este enfoque reduce la cantidad de costoso trabajo de campo y aumenta la eficiencia de la exploración geológica.

Planificación de Perforación y Construcción

Una vez seleccionado un sitio prometedor, comienza la fase de diseño.

Utilizando los SIG, los especialistas analizan:

el terreno;
la accesibilidad de transporte;
la distancia a la infraestructura existente;
los humedales;
ríos y cuerpos de agua;
áreas naturales protegidas;
zonas de riesgos naturales.

Con base en estos datos, se selecciona la ubicación óptima para la plataforma de perforación, las vías de acceso y la infraestructura de apoyo. El análisis espacial ayuda a reducir los costos de construcción y minimizar el impacto ambiental.

Gestión de Oleoductos y Gaseoductos

Una de las áreas más importantes de aplicación de los SIG es la operación de sistemas de tuberías. Una base de datos de información geográfica puede almacenar información sobre:

rutas de tuberías;
diámetros y materiales de las tuberías;
vida útil;
configuraciones de válvulas;
estaciones de bombeo y compresión;
historiales de reparación e inspección.

Utilizando un SIG, un ingeniero puede identificar rápidamente las áreas que requieren reparación, evaluar las posibles consecuencias de un accidente y planificar el trabajo. Muchas empresas utilizan aplicaciones SIG móviles, que permiten a los equipos de campo obtener mapas actualizados, registrar resultados de inspecciones y transmitir datos al sistema corporativo en tiempo real.

Monitoreo Ambiental

Los proyectos de petróleo y gas requieren un monitoreo ambiental continuo. Los SIG ayudan a rastrear:

cambios en la cobertura del suelo;
contaminación del suelo;
posibles derrames de petróleo;
condiciones de ríos y lagos;
cumplimiento de los límites de las zonas de protección sanitaria;
el impacto de la construcción en las áreas naturales.

Las imágenes satelitales y los datos de drones se utilizan ampliamente para el monitoreo. La comparación de imágenes obtenidas en diferentes períodos de tiempo permite la detección oportuna de cambios en el paisaje, hundimientos del suelo y signos de contaminación.

Tecnologías Modernas

El desarrollo de las tecnologías digitales ha ampliado significativamente la aplicación de los SIG en la industria del petróleo y el gas.

El monitoreo satelital se utiliza para vigilar las condiciones de las tuberías, detectar cambios en la superficie terrestre y monitorear la construcción.

Los vehículos aéreos no tripulados (VANT/drones) permiten la inspección de tuberías, tanques y sitios de perforación, así como la creación de ortofotomapas de alta precisión y modelos de terreno en 3D.

El Internet de las cosas (IoT) permite la recopilación continua de datos de sensores de presión, temperatura y flujo. Esta información se introduce automáticamente en un SIG y se muestra en un mapa casi en tiempo real.

La inteligencia artificial ayuda a analizar grandes volúmenes de datos espaciales, identificar anomalías, predecir la probabilidad de accidentes y detectar automáticamente signos de fugas utilizando imágenes satelitales.

Beneficios del Uso de los SIG

El uso de sistemas de información geográfica permite a las empresas de petróleo y gas:

reducir los costos de exploración y construcción;
acelerar el análisis de datos espaciales;
mejorar la seguridad operativa;
responder con prontitud a las emergencias;
reducir los riesgos ambientales;
centralizar el almacenamiento y actualización de datos;
mejorar la colaboración entre departamentos.

En lugar de múltiples mapas y tablas individuales, los especialistas reciben un único modelo digital del territorio que se actualiza constantemente y es accesible para varios departamentos de la empresa.

Ejemplos de Uso de SIG en Empresas de Petróleo y Gas

Shell ha estado utilizando tecnologías ArcGIS durante más de 20 años. Los SIG se utilizan en exploración, desarrollo de yacimientos, producción, planificación de infraestructura y gestión de datos espaciales. Para mejorar la accesibilidad de los geodatos, la empresa desarrolló la aplicación corporativa OneGulf Atlas, que integra servicios cartográficos y permite a los empleados trabajar con información espacial actualizada en un solo entorno.

BP utiliza SIG para el análisis espacial en la exploración y producción de hidrocarburos, así como para respaldar los procesos de producción y la toma de decisiones de ingeniería. Por su implementación a gran escala de tecnologías de geoinformación, BP recibió el premio Special Achievement in GIS de Esri.

En ExxonMobil, la plataforma corporativa ArcGIS Enterprise es utilizada por miles de empleados en todo el mundo. Este sistema de información geográfica ayuda a gestionar la infraestructura de producción, monitorear el estado del servicio, proporcionar acceso a datos espaciales y respaldar la plataforma SIG global. La empresa también utiliza SIG para analizar las instalaciones de producción y optimizar la gestión de bienes raíces e infraestructura.

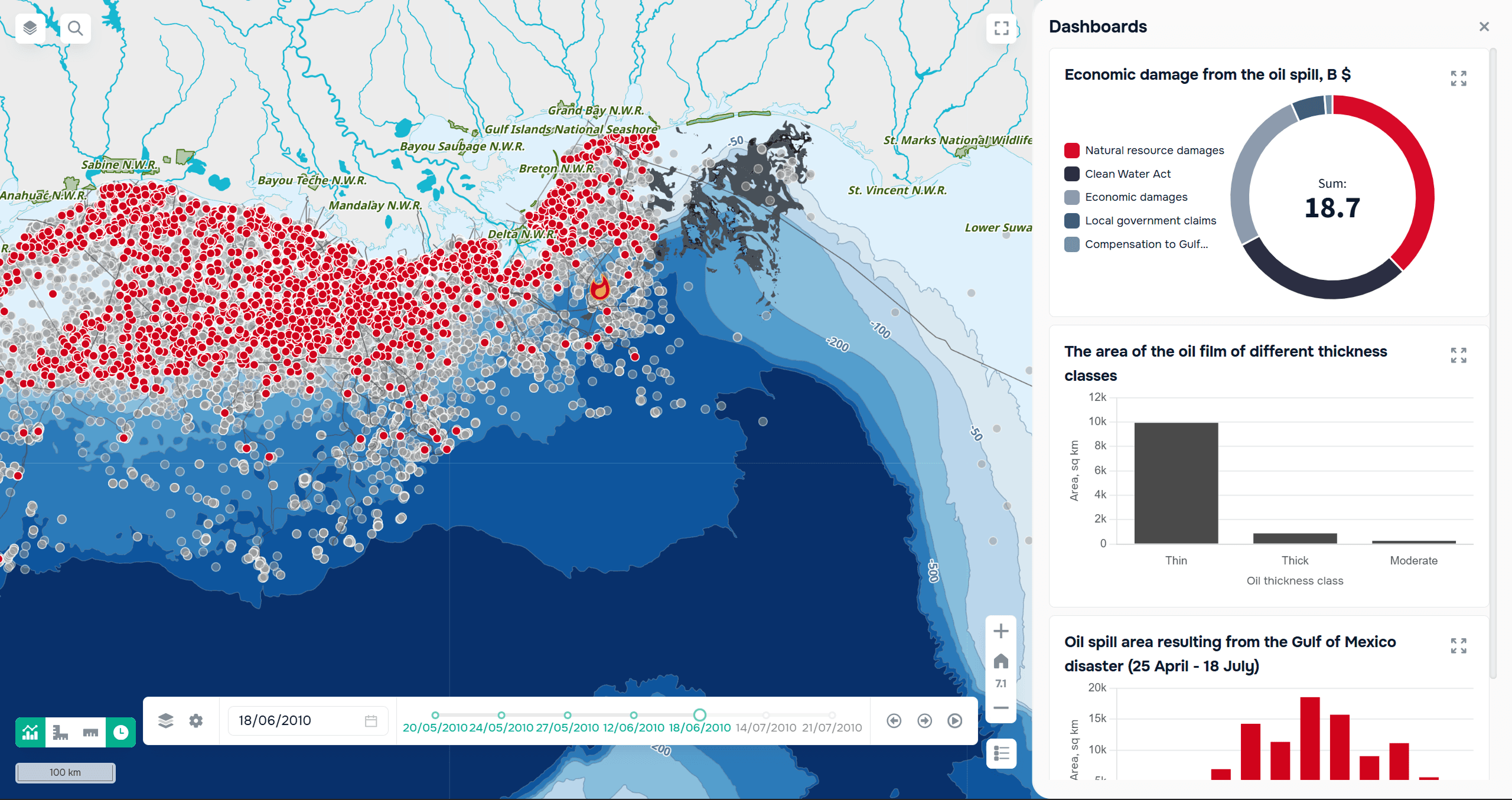

Un ejemplo de visualización de datos del derrame de petróleo del Golfo de México en la plataforma GISCARTA

Preguntas Frecuentes

¿Cómo se utilizan los SIG en la industria del petróleo y el gas?
Los SIG apoyan la exploración, la planificación de la perforación, la gestión de tuberías, el monitoreo ambiental y la gestión de infraestructura.

¿Por qué son importantes los SIG para las empresas de petróleo y gas?
Mejoran la toma de decisiones, reducen costos, aumentan la seguridad y ayudan a gestionar grandes volúmenes de datos espaciales.
