La imaginería óptica tiene una debilidad que ninguna cantidad de resolución puede solucionar. Necesita luz del día y un cielo despejado, y en los trópicos, en el extremo norte y durante el otoño y el invierno en gran parte de Europa y Rusia, un año entero puede ofrecer solo un puñado de imágenes utilizables sin nubes. Las inundaciones, los eventos que más vale la pena observar desde la órbita, llegan junto con el clima que los oculta. El radar no tiene ese problema, pero el precio a pagar es que una imagen de radar no es una fotografía del paisaje y no se puede leer como tal.

Por qué el radar es diferente

Un sensor óptico es pasivo y recoge la luz solar reflejada. Un radar es activo. Emite un pulso de microondas y mide lo que regresa, por lo que la luz del día deja de importar, las nubes dejan de importar porque las microondas atraviesan las gotas de agua, y el color desaparece por completo de la imagen. Un techo rojo y un techo gris se ven idénticos. Un campo seco y un campo húmedo del mismo cultivo se ven completamente diferentes.

Cómo leer una imagen de radar

El brillo significa una sola cosa: cuánta de la energía emitida regresó. Eso depende de la geometría de la superficie y del contenido de agua:

• Las superficies lisas reflejan el pulso alejándolo como un espejo. El agua tranquila, el asfalto fresco y la arena seca aparecen oscuros, a menudo casi negros.

• Las superficies rugosas dispersan la señal en todas las direcciones, incluso de vuelta al sensor, por lo que el suelo desnudo, los pastizales y el dosel forestal aparecen en tonos de gris medio.

• Las esquinas envían el pulso directamente de regreso mediante un doble rebote, lo que convierte a los edificios, puentes y barcos en los objetos más brillantes de cualquier escena. Una ciudad parece un campo de puntos brillantes.

• La humedad eleva la señal de retorno de manera pronunciada, por lo que un campo húmedo es más brillante que el mismo campo cuando está seco.

La textura granulada de una imagen de radar se denomina moteado (o speckle). No es ruido del sensor, sino una propiedad de la obtención de imágenes coherentes, y se reduce promediando varias visualizaciones o mediante filtros específicos, siempre a costa de perder cierto detalle espacial.

Bandas y polarización

La longitud de onda determina la profundidad a la que llega la señal.

La polarización describe la orientación de la onda enviada y la orientación recibida, escrita con dos letras, por lo que VV significa enviada y recibida verticalmente, mientras que VH significa enviada verticalmente y recibida horizontalmente. Importa porque la superficie cambia esa orientación. El agua devuelve la señal con su orientación intacta y se muestra en VV pero apenas en VH, mientras que el dosel de un bosque altera la orientación dentro del volumen de las ramas y produce un retorno VH fuerte. Es por esto que una composición en color a partir de VV, VH y su proporción separa el agua, la vegetación y las zonas urbanizadas con tanta claridad, y es el primer paso estándar para hacer que una escena sea legible.

Una composición en color de Sentinel-1 a partir de VV, VH y su proporción, donde se distinguen claramente el agua, el bosque y una zona urbanizada

Por qué la geometría parece incorrecta

Un radar mira de lado y mide la distancia en lugar del ángulo, lo que en terrenos montañosos produce tres distorsiones:

• Acortamiento (Foreshortening). Las pendientes orientadas hacia el sensor aparecen comprimidas, porque su parte superior e inferior se encuentran a distancias similares del radar.

• Desplazamiento por relieve (Layover). En pendientes pronunciadas, la cima está más cerca del sensor que la base, por lo que se registra primero y la pendiente parece invertida.

• Sombra de radar. El suelo oculto detrás de una pendiente no recibe ningún pulso y no devuelve nada, y ningún procesamiento puede rellenarlo porque nunca se realizó ninguna medición.

Los dos primeros errores se corrigen con un modelo digital de elevación en un paso llamado corrección de terreno, razón por la cual el trabajo con radar en montañas siempre involucra un DEM. El tercero solo se puede prever planificando una órbita que ilumine las pendientes de interés.

Interferometría, o medir milímetros desde la órbita

Lo más valioso que hace el radar no tiene nada que ver con la imagen. El sensor registra no solo la fuerza de la señal devuelta sino también su fase, por lo que se pueden comparar dos adquisiciones del mismo lugar desde la misma órbita. Si el suelo se movió entre ellas, la distancia cambió, y la diferencia de fase revela ese movimiento a escala de milímetros a centímetros. La interferometría diferencial compara un par antes y después de un evento, lo que permite mapear el campo de desplazamiento de un terremoto en cuestión de días. Los métodos de series temporales utilizan docenas o cientos de adquisiciones para realizar el seguimiento de movimientos lentos, como la subsidencia sobre explotaciones mineras o la extracción de aguas subterráneas.

Los límites son estrictos. El suelo tiene que reflejar de manera consistente entre las adquisiciones, por lo que la vegetación y el agua pierden coherencia y no aportan nada utilizable. El vapor de agua atmosférico retrasa la señal e imita el movimiento, razón por la cual se prefieren las series largas a los pares individuales. En la práctica, InSAR funciona mejor en ciudades, rocas, suelo desnudo y estructuras de ingeniería, que es donde la subsidencia resulta más preocupante.

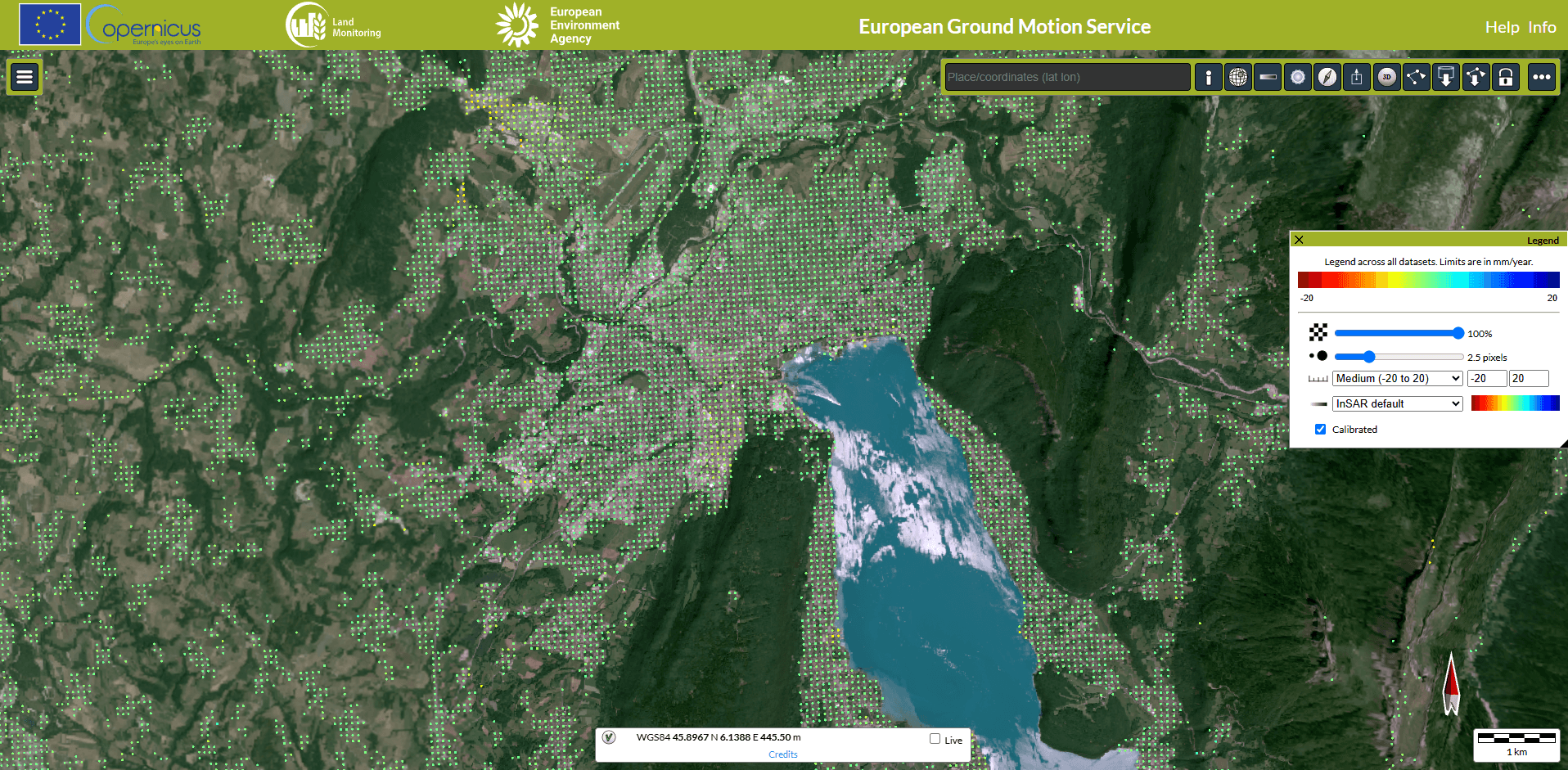

Un interferograma o un mapa de velocidad de subsidencia sobre una ciudad o una zona minera, con la escala de colores en milímetros por año

Para qué se utiliza el radar

• Mapeo de inundaciones. El agua es oscura y lisa en comparación con casi todo lo demás, y las inundaciones llegan con las nubes que ciegan a los sensores ópticos. Comparar una escena durante el evento con una de antes muestra la extensión de la inundación en cuestión de horas.

• Deformación del terreno. Subsidencia sobre explotaciones mineras y extracción de aguas subterráneas, movimiento de presas y terraplenes, desplazamiento tras terremotos. No existe una alternativa práctica con esta cobertura y coste.

• Agricultura. Desarrollo de los cultivos a lo largo de la temporada independientemente del clima, humedad del suelo y detección de arado o cosecha a través del cambio drástico en la rugosidad de la superficie.

• Silvicultura. Detección de la deforestación en los trópicos, donde la nubosidad permanente impide el monitoreo óptico, y estimación de la biomasa con longitudes de onda más largas que penetran a través del dosel.

• Monitoreo marítimo. Los barcos aparecen como puntos brillantes sobre el agua oscura, y el petróleo amortigua las pequeñas olas que dispersan la señal, por lo que un derrame se muestra como una mancha claramente oscura.

• Hielo y nieve. Extensión y tipo de hielo marino, velocidad de los glaciares a partir de adquisiciones repetidas, todo a través de la noche polar cuando las imágenes ópticas simplemente no están disponibles.

Dónde obtener los datos

• Sentinel-1 es gratuito y es el punto de partida práctico. Después de que los datos de Sentinel-1D se abrieran en abril de 2026 y Sentinel-1A se retirara en julio de ese año, la constelación funciona como el par 1C y 1D con una repetición de seis días. Sobre tierra, el modo por defecto ofrece una franja de 250 km a 5 por 20 metros con polarización VV y VH, lo que se adapta tanto al mapeo como a la interferometría.

• NISAR, la misión conjunta de la NASA y la ISRO lanzada el 30 de julio de 2025, es el primer satélite de radar que transporta dos frecuencias, con la NASA operando la banda L y la ISRO la banda S. Repite cada doce días a una resolución de 5 a 10 metros, y los productos de la banda L son gratuitos a través de ASF DAAC y NASA Earthdata desde julio de 2026. Dado que la banda L penetra a través de la vegetación, abre la puerta a trabajos que la banda C no puede realizar.

• Los archivos de ALOS PALSAR y de misiones anteriores permiten extender el registro hacia atrás, lo que es importante para estudiar cambios a lo largo de décadas.

• Los operadores comerciales, incluidos ICEYE, Capella y TerraSAR-X, venden resoluciones submétricas y tiempos de retorno medidos en horas, para cuando un sitio específico requiere una vigilancia estrecha.

Los puntos de acceso que vale la pena conocer son el Copernicus Data Space Ecosystem para Sentinel-1 y ASF DAAC para NISAR y misiones de archivo.

En qué consiste el procesamiento

Una escena descargada no está lista para usar, lo que sorprende a quienes vienen de trabajar con datos ópticos. La cadena mínima es:

• Aplicar el archivo de órbita precisa, corrigiendo la posición registrada del satélite.

• Calibrar los valores en retrodispersión para que tengan un significado físico y se puedan comparar entre escenas.

• Filtrar el moteado (speckle), sacrificando detalle espacial a cambio de una imagen más limpia.

• Aplicar la corrección de terreno con un DEM, lo que sitúa la imagen en coordenadas de mapa.

• Convertir a decibelios para su visualización.

ESA SNAP es la herramienta estándar gratuita y cubre toda la cadena. Varios proveedores publican ahora productos listos para el análisis con calibración y corrección de terreno ya aplicadas, lo que para muchas tareas elimina la necesidad de procesar nada.

Errores comunes

• Interpretar una imagen de radar como si fuera una fotografía. Oscuro significa liso, no de color oscuro.

• Asumir que toda área oscura es agua. La arena seca, el asfalto fresco y las sombras de radar también son oscuros, razón por la cual el mapeo de inundaciones compara fechas en lugar de aplicar un umbral a una sola escena.

• Comparar adquisiciones de diferentes órbitas o direcciones de observación, donde la geometría difiere y la comparación carece de sentido.

• Omitir la corrección de terreno en zonas montañosas y luego medir distancias o áreas a partir del resultado.

• Esperar que la interferometría funcione sobre bosques, agua o tierras de cultivo recién aradas. La coherencia se pierde y ningún procesamiento puede recuperarla.

Preguntas frecuentes

¿Puede el radar ver a través de las paredes o bajo tierra?

No. Las longitudes de onda más largas penetran la vegetación y unos pocos centímetros de suelo seco, y ese es el límite. La frecuente afirmación de que los satélites ven estructuras enterradas se refiere a huellas indirectas en la superficie, como diferencias en la humedad del suelo y la vegetación.

¿Por qué el agua se ve negra en una imagen de radar?

El agua tranquila es lisa para estas longitudes de onda y refleja el pulso lejos del sensor como un espejo. El agua agitada por un viento fuerte dispersa más la señal y aparece notablemente más brillante, que es también como el radar mide el estado del mar.

¿Puede el radar reemplazar a la imaginería óptica?

No, son complementarios. El radar proporciona fiabilidad en cualquier condición meteorológica y mediciones de humedad, rugosidad y movimiento. La óptica aporta color, índices espectrales e imágenes que un no especialista puede interpretar directamente.

¿Qué tan precisa es la subsidencia medida por InSAR?

Con reflectores estables y una serie larga, de milímetros por año. Sobre vegetación, agua o superficies que cambian rápidamente, es posible que no ofrezca ningún resultado utilizable. La técnica es excepcionalmente precisa donde funciona y no dice nada donde no lo hace.

Puntos clave

El radar lleva su propia iluminación, por lo que funciona de noche y a través de las nubes, y mide la geometría de la superficie y la humedad en lugar del color.

El brillo significa rugosidad, esquinas y contenido de agua, por lo que una imagen de radar debe leerse bajo sus propios términos y no como una fotografía.

La interferometría mide el movimiento del suelo a escala milimétrica en ciudades y suelo desnudo, y el Sentinel-1 gratuito junto con el recién inaugurado archivo de banda L de NISAR ponen esto al alcance de proyectos ordinarios.
